Как посчитать размеры откатных ворот

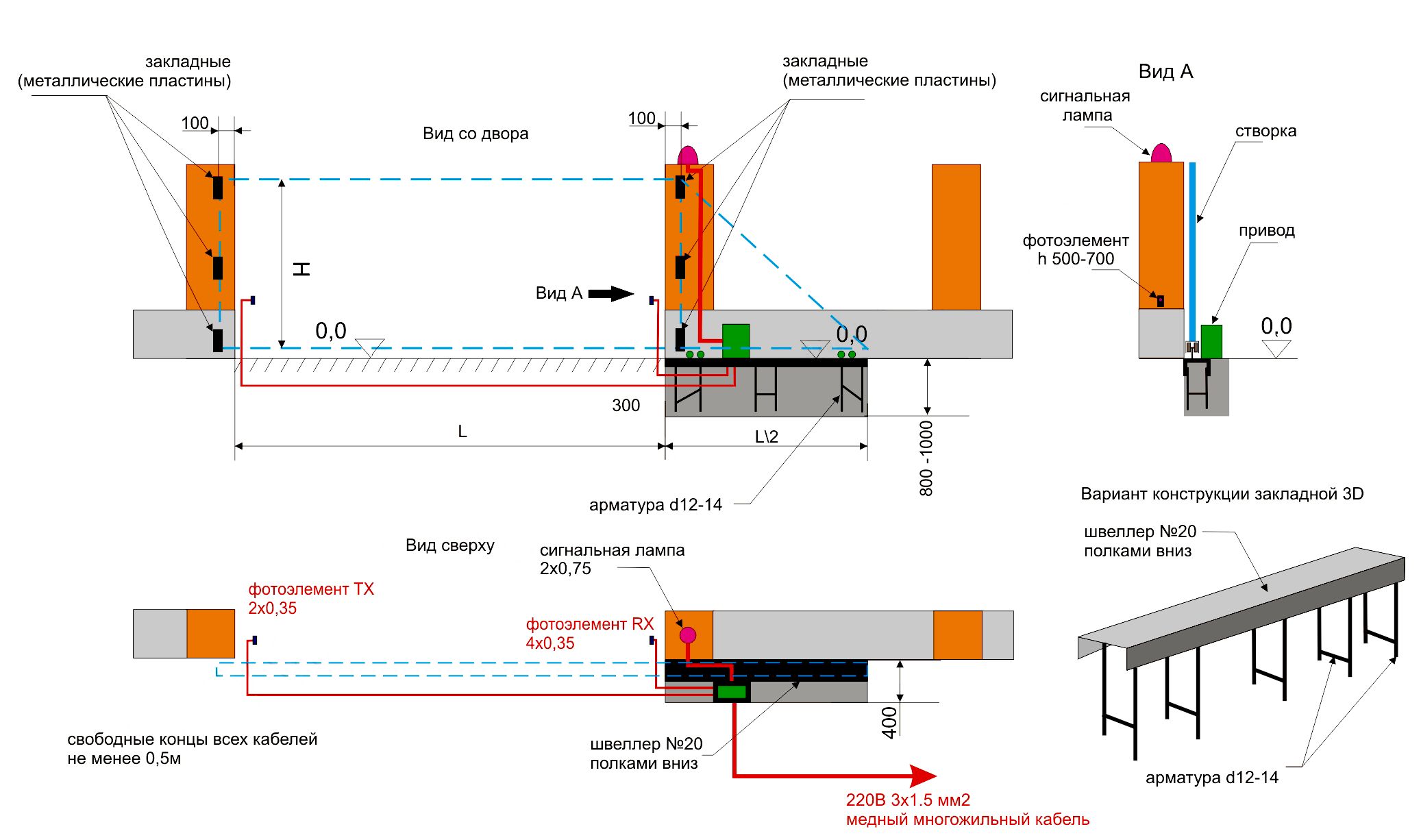

Размеры ключевых элементов откатных ворот: ориентиры и нормы
При проектировании откатных ворот критически важно согласовать размеры всех компонентов — от направляющей до фурнитуры. Разберём типовые параметры основных элементов.
1. Направляющая (несущая балка)
Это главный силовой элемент, по которому скользит полотно. Стандартные размеры:
- длина — равна ширине проёма + 1,3–1,5 × ширина проёма (запас на противовес);
- сечение — чаще 60 × 55 мм, 70 × 60 мм или 90 × 75 мм (чем шире проём, тем массивнее профиль);
- толщина стенки — 3,5–5 мм (для тяжёлых ворот — от 5 мм).
Пример: для проёма 4 м длина направляющей ≈ 4 + (4 × 1,4) = 9,6 м.
2. Балка для откатных ворот
Термин часто используют как синоним направляющей. Ключевые параметры:
- материал — горячекатаная сталь с антикоррозийным покрытием;
- допустимые нагрузки — до 500 кг (стандарт), до 800 кг (усиленные модели);
- длина отрезков — обычно 6 м (при необходимости сваривают).
3. Привод откатных ворот
Размеры блока управления (корпуса):
- ширина — 200–300 мм;
- высота — 250–350 мм;
- глубина — 150–200 мм.
Важно: место под монтаж должно обеспечивать зазор 100–150 мм для обслуживания.
4. Фундамент для откатных ворот
Параметры бетонного основания:
- длина — 50 % от ширины проёма (например, 2 м для проёма 4 м);
- ширина — 400–500 мм;
- глубина — ниже уровня промерзания грунта (обычно 1,2–1,5 м);
- армирование — каркас из прутьев Ø 10–12 мм.
Примечание: фундамент должен выступать над уровнем покрытия на 50–100 мм для защиты от воды.
5. Противовес для откатных ворот
Оптимальная длина:
- 33–50 % от ширины проёма (для лёгких ворот — 33 %, для тяжёлых — до 50 %);
- формула: L (противовеса)=0.33-0.5×L (проема).
Пример: для проёма 4 м длина противовеса — 1,32–2 м.
6. Зубчатая рейка для откатных ворот
Стандартные параметры:
- длина отрезка — 1 м (нарезается по месту);
- модуль зуба — M4 или M6 (выбор зависит от мощности привода);
- толщина — 8–10 мм;
- крепление — через каждые 300–500 мм к нижней кромке полотна.
Совет: рейка должна быть строго параллельна направляющей.
7. Шина (направляющий профиль)
Часто синоним направляющей балки. Дополнительно:
- допустимый прогиб — не более 2 мм на 1 м длины;
- предельная нагрузка — указывается в паспорте изделия (обычно 300–800 кг).
8. Сваи под откатные ворота
Требования к опорным столбам:
- диаметр — 89–108 мм (для винтовых свай);
- глубина погружения — на 200–300 мм ниже уровня промерзания;
- расстояние между сваями — 2,5–3 м (для проёмов свыше 5 м — дополнительные опоры).
Важно: верхушки свай должны быть строго горизонтальны (проверка уровнем).
9. Фурнитура для откатных ворот
Типовые размеры комплектующих:
- роликовые опоры — ширина площадки 150–200 мм, диаметр роликов 40–60 мм;
- верхние удерживающие кронштейны — зазор до полотна 2–5 мм;
- концевой ролик — диаметр 50–70 мм, крепление на расстоянии 100–150 мм от края полотна;
- уловители (нижний/верхний) — высота 100–150 мм, зазор до ролика 1–3 мм.
Рекомендация: все элементы должны быть из оцинкованной стали — это продлит срок службы.
Важные замечания:
- Согласование размеров. Длина направляющей, противовеса и фундамента должны быть взаимосвязаны. Ошибки ведут к перекосам и перегрузке привода.
- Запасные зазоры. Оставляйте 10–20 мм на температурные расширения металла.
- Проверка нагрузок. Для проёмов шире 5 м или ворот тяжелее 400 кг консультируйтесь с инженером — могут потребоваться усиленные компоненты.
- Климатические поправки. В снежных регионах увеличивайте высоту нижнего зазора до 200–250 мм.
Перед заказом комплектующих проведите детальные замеры и сверьтесь с технической документацией производителя — это исключит ошибки при монтаже.
Как правильно вычислить размер откатных ворот
Грамотный расчёт размеров — залог долговечной и безопасной работы откатных ворот. Ошибки на этапе замеров приводят к перекосам, перегрузке привода и преждевременному износу механизмов. Разберём пошаговый алгоритм вычислений.
Что влияет на габариты ворот
При расчёте учитывают три ключевых параметра:
- Ширина проёма — расстояние между столбами или стенами по внутренней кромке.
- Величина отката — свободная зона вдоль забора, куда будет сдвигаться полотно.
- Высота конструкции — от уровня финишного покрытия до верхней кромки рамы.
Также же важны:
- рельеф участка (уклоны, перепады высот);
- наличие препятствий (деревья, столбы, коммуникации);
- климатические условия (снеговые нагрузки, ветровые воздействия).
Шаг 1. Замер проёма
Определите чистую ширину проёма (L):
- измерьте расстояние между внутренними гранями опорных столбов в трёх точках (верх, середина, низ);
- выберите максимальное значение — это и будет базовая ширина.
Учтите зазоры для движения:
- по 25–50 мм с каждой стороны между полотном и столбами;
- 100–150 мм снизу (для проезда техники и снегового покрова).
Формула для ширины полотна (B): B=L+2×зазор сбоку
Пример: Проём = 4 000 мм, зазор = 50 мм.; B=4 000+2×50=4 100 мм.
Шаг 2. Расчёт зоны отката
Для свободного сдвигания полотна нужна свободная зона вдоль забора (D): D=B+перехлёст
Где: перехлёст — запас для перекрытия проёма при закрытии (200–400 мм).
Пример: D=4 100+300=4 400 мм.
Важно:
- проверьте, нет ли на этом участке деревьев, труб, фонарей;
- при наличии уклона учтите перепад высот — возможно, потребуется выравнивание.
Шаг 3. Определение высоты
- Измерьте высоту проёма от финишного уровня покрытия (тротуарная плитка, асфальт) до верхней точки столба.
- Вычтите зазор снизу (100–150 мм).
- Добавьте высоту рамы (обычно 50–100 мм над проёмом для жёсткости).
Итоговая высота полотна (H): H=высота проёма−нижний зазор+высота рамы
Пример: Высота проёма = 2 200 мм, зазор = 120 мм, рама = 80 мм.; H=2 200−120+80=2 160 мм.
Шаг 4. Учёт дополнительных факторов
- Ветер. Для регионов с сильными ветрами увеличьте ширину полотна на 5–10 % для жёсткости.
- Снег. Если зимой выпадает более 50 см снега, поднимите нижний край полотна на 200–250 мм от земли.
- Транспорт. Для проезда грузовиков оставьте зазор снизу не менее 150 мм.
- Фундамент. Ширина бетонного основания под направляющую должна быть на 200–300 мм больше ширины полотна.
Типичные ошибки при расчётах:
- Игнорирование зазоров. Слишком плотное прилегание полотна к столбам вызывает заклинивание.
- Нехватка места для отката. Ворота упираются в забор или постройки.
- Недоучёт рельефа. Перепады высот приводят к перекосу конструкции.
- Заниженная высота. Полотно цепляется за покрытие или сугробы.
- Ошибки при измерении. Замеры только в одной точке (нужно минимум три).
Чек‑лист для проверки
Перед заказом ворот убедитесь:
- замеры проёма сделаны в трёх точках по вертикали;
- зона отката свободна от препятствий;
- учтены снеговые и ветровые нагрузки;
- есть запас по ширине и высоте для зазоров;
- фундамент спланирован с учётом ширины направляющей.
Цены на откатные ворота в зависимости от размеров
Профнастил без электропривода
| Высота | Ширина | ||
|---|---|---|---|
| 3000 | 3500 | 4000 | |
| 1800 | 42 000 | 45 000 | 47 000 |
| 2000 | 43 000 | 46 000 | 48 000 |
| 2200 | 44 000 | 47 000 | 49 000 |
| 2500 | 46 000 | 48 000 | 50 000 |
| 3000 | 49 000 | 50 000 | 52 000 |
Профнастил с электроприводом
| Высота | Ширина | ||||
|---|---|---|---|---|---|
| 3000 | 3500 | 4000 | 4500 | 5000 | |
| 1800 | 58 000 | 60 000 | 64 000 | 71 000 | 73 000 |
| 2000 | 59 000 | 61 000 | 67 000 | 73 000 | 76 000 |
| 2200 | 60 000 | 63 000 | 68 000 | 74 000 | 77 000 |
| 2500 | 62 000 | 65 000 | 69 000 | 76 000 | 79 000 |
| 3000 | 66 000 | 69 000 | 74 000 | 82 000 | 85 000 |
Евроштакетник без электропривода
| Высота | Ширина | ||
|---|---|---|---|
| 3000 | 3500 | 4000 | |
| 1800 | 33 000 | 36 000 | 37 000 |
| 2000 | 34 000 | 37 000 | 39 000 |
| 2200 | 35 000 | 38 000 | 39 000 |
| 2500 | 37 000 | 39 000 | 41 000 |
| 3000 | 40 000 | 41 000 | 43 000 |
Евроштакетник с электроприводом
| Высота | Ширина | ||||
|---|---|---|---|---|---|
| 3000 | 3500 | 4000 | 4500 | 5000 | |
| 1800 | 49 000 | 51 000 | 54 000 | 59 000 | 61 000 |
| 2000 | 50 000 | 52 000 | 55 000 | 60 000 | 64 000 |
| 2200 | 51 000 | 54 000 | 56 000 | 62 000 | 68 000 |
| 2500 | 53 000 | 56 000 | 57 000 | 64 000 | 70 000 |
| 3000 | 57 000 | 60 000 | 62 000 | 70 000 | 74 000 |
Вывод: Правильный расчет размеров учитывает разные параметры
Правильный расчёт размеров откатных ворот включает:
- Точный замер проёма с учётом зазоров.
- Расчёт зоны отката с запасом на перехлёст.
- Корректировку высоты под условия эксплуатации.
- Проверку на соответствие местным условиям (рельеф, климат).
Рекомендация: доверьте замеры профессионалам — даже небольшая ошибка может привести к дорогостоящему перемонтажу. Если делаете замеры самостоятельно, перепроверьте результаты дважды и сверитесь с инструкцией производителя комплектующих.
